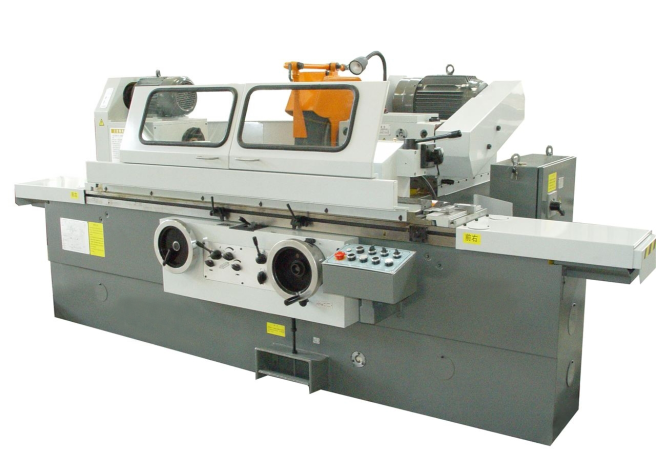

| 大連一車M1332B外圓磨床機床規格 | φ320×1000㎜ | ||
| 可磨直徑 | 用中心架 | 最小φ10㎜、最大φ60㎜ | |
| 不用中心架 | 最小φ8㎜、最大φ320㎜ | ||
| 工件最大重量 | 150㎏ | ||
| 在尾架上修整砂輪時最大磨削長度 | 750㎜ | ||
| 最大磨削長度 | 1000㎜ | ||
| 中心高 | 180㎜ | ||
| 頂尖距 | 1000㎜ | ||
| 頭架頂尖(莫氏) | #5 | ||
| 尾架頂尖(莫氏) | #4 | ||
| 大連一車M1332B外圓磨床尾架套筒手動移動量 | 30㎜ |
| 手動最小進給量 | 0.0025㎜ |
| 半自動周期進給磨削循環 | 有 |
| 砂輪自動修整和自動補償進給 | 無 |
| 半自動切入磨削循環 | 無 |
| 大連一車M1332B外圓磨床最大縱向移動量 | 1050㎜ |
| 手輪一轉工作臺移動量 | 6㎜ |
| 上工作臺最大回轉角度 | 順時針3°逆時針5° |
| 液壓傳動速度 | 0.1～4 m/min |
| 大連一車M1332B外圓磨床主軸回轉的可能性 | 不可能 |
| 體座回轉的可能性 | 不可能 |
| 主軸轉速 50 Hz | 27、94、129、55、190、261 r/min |
| 大連一車M1332B外圓磨床砂輪尺寸(外徑×寬度×內徑) |
最大φ600×75×φ305㎜ 磨耗至φ450×75×φ305㎜ 最大寬度75㎜ |
| 砂輪線速度 | 35 m/s |
| 主軸轉速 | 1100 r/min |
| 絲桿最大移動量 | 231㎜ |
| 快速進退量 | 50㎜ |
| 體座回轉可能性 | 不可能 |
| 手輪一轉砂輪架移動量 | 粗2㎜、精0.5㎜ |
| 手輪一格砂輪架移動量 | 粗0.01㎜、精0.0025㎜ |
| 大連一車M1332B外圓磨床主油路調整壓力 | 0.9～1.1 MPa | |
| 潤滑油路調整壓力 | 0.1～0.15 Mpa | |
| 油泵 | 流量 | 16 L/min |
| 壓力 | 2.5 MPa | |
| 大連一車M1332B外圓磨床型式 | AYB-50GC |
| 流量 | 50 L/min |
| 大連一車M1332B外圓磨床外圓電機功率 | 11 KW |
| 頭架電機功率 | 0.75 / 1.5 KW |
| 液壓泵電機功率 |
0.75 KW 1.1 KW |
| 冷卻泵電機功率 |
0.2 KW |
